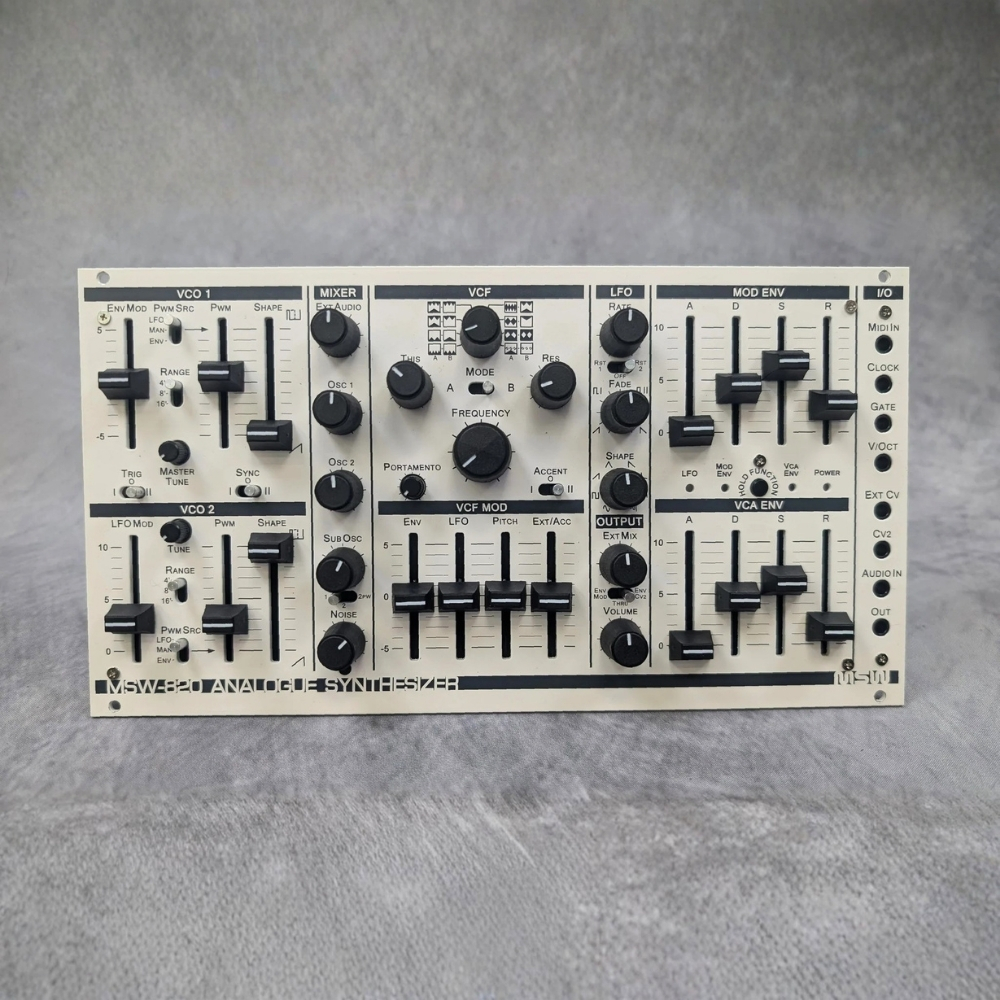

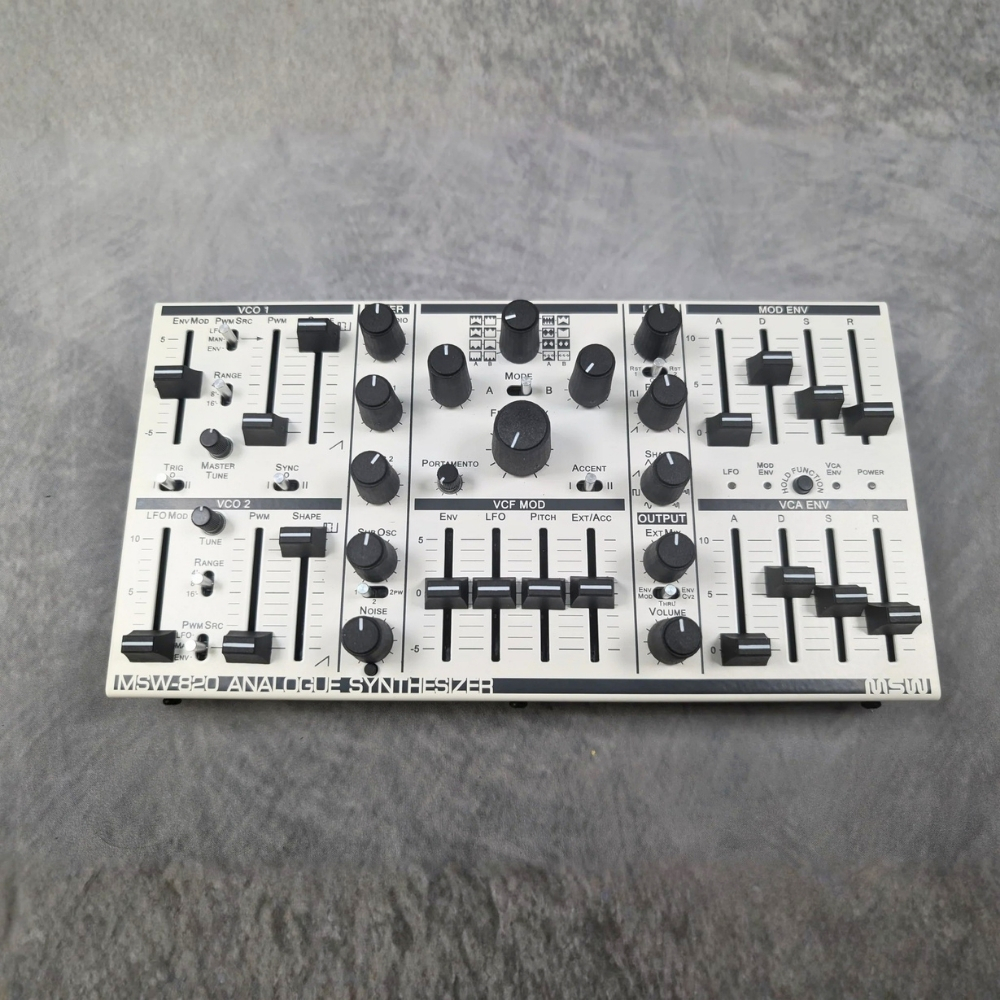

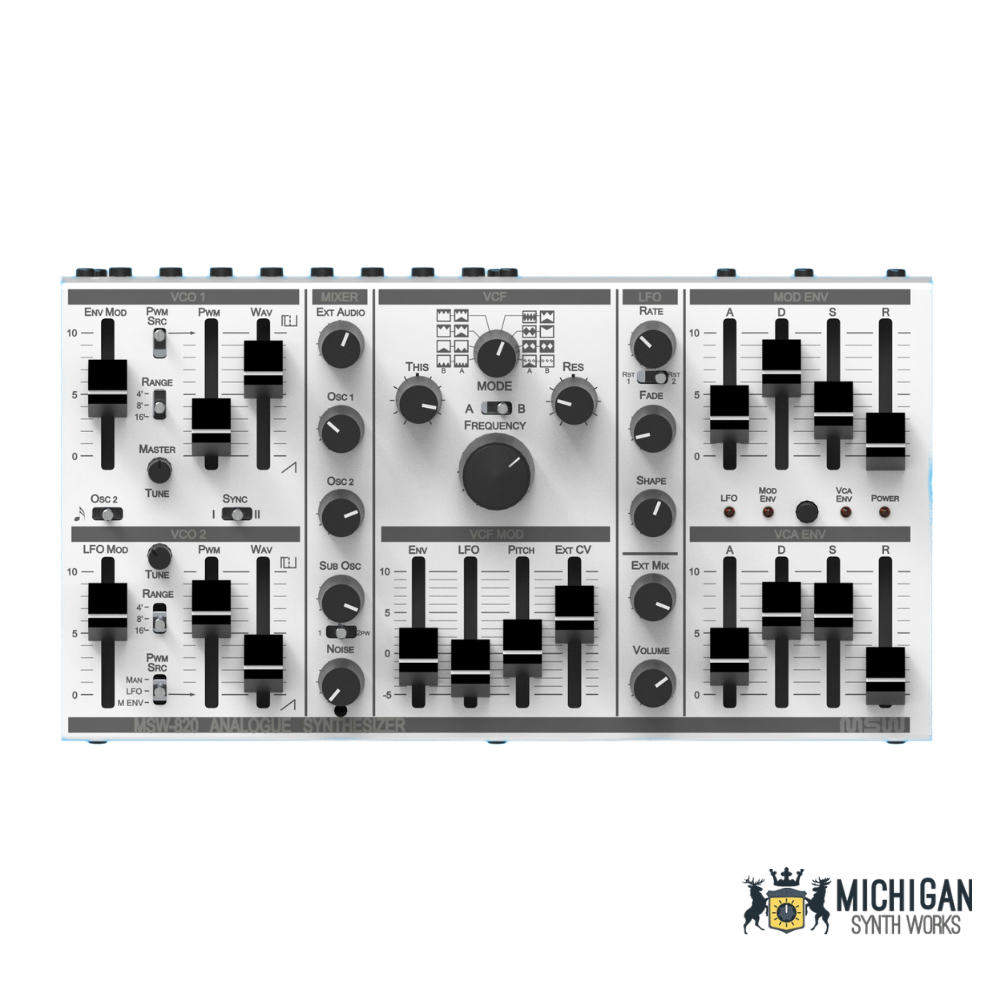

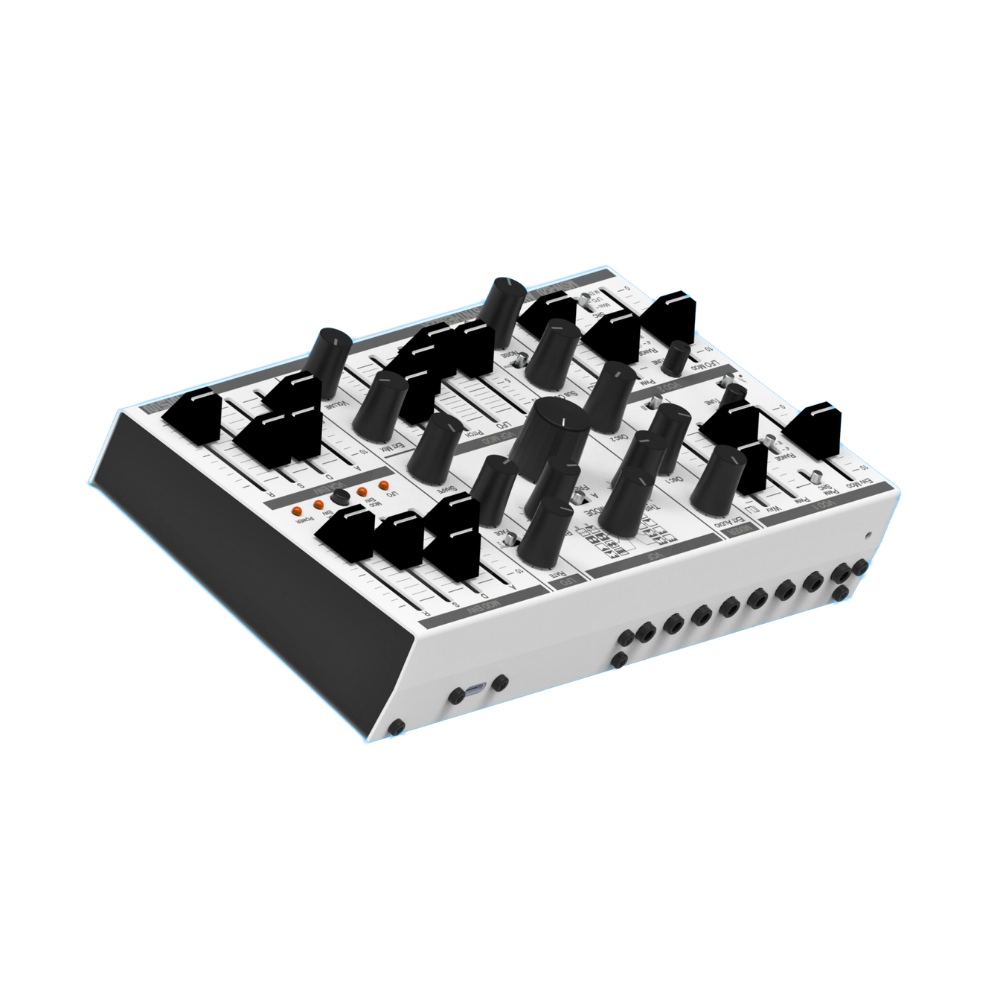

Michigan Synth Works MSW-820

Michigan Synth Works MSW-820 — аналоговый монофонический синтезатор с двумя осцилляторами, построен на классических чипах (как в старых Roland уровня Roland CMU-10), плюс продвинутый 16-режимный фильтр. Есть MIDI, USB и вход/выход CV/gate — можно подключить к любому оборудованию или компьютеру.

Осцилляторы

• Два осциллятора, дают прямоугольную и пилообразную волну
• Осциллятор 1 модулируется огибающей, осциллятор 2 — LFO
• Диапазон: 16, 8 и 4 фута (то есть разная высота звучания), плюс 7 октав
• Можно менять ширину импульса (от 50% до совсем узкого) — вручную, огибающей или через LFO
• Есть общая настройка строя и отдельная подстройка второго осциллятора
• Для каждого осциллятора можно смешивать прямоугольную и пилообразную волну
• Жёсткая синхронизация осцилляторов: 2 режима — второй осциллятор либо следует за высотой тона первого, либо нет
• Сброс фазы по гейту: либо только у первого осциллятора, либо у обоих сразу
• Есть внешний вход (до фильтра), уровень регулируется как у первого осциллятора
• Суб-осциллятор (на октаву ниже, следует за первым осциллятором), с настройками: -1 октава, -2 октавы, -2 октавы с PWM
• Генератор шума, 8 видов шума: белый, розовый, "hex invert", треск, "orgone" (с определённой высотой тона), "sonar" (с определённой высотой тона) и другие

Фильтр

• Чип AS3109, 16 режимов работы
• Типы: ФНЧ (пропускает низкие), ФВЧ (пропускает высокие), полосовой, фазовый (всепропускающий)
• Частота среза: от 10 Гц до 20 кГц
• Резонанс: от нуля до самовозбуждения (свиста)
• Слежение за внешним CV-сигналом: от 0 до 100%
• 4 источника модуляции фильтра (огибающая, LFO, питч, внешний CV), у каждого свой регулятор глубины и полярности (от -5 до +10)

LFO

• Скорость от 0.1 до 22 Гц
• 8 форм волны с плавным переходом между ними: синус, квадрат, пила вверх, треугольник, пила вниз, экспоненциальный спад, случайная, сглаженная случайная
• 2 режима сброса: просто по гейту, или по гейту с контролем фазы (через ручку Fade)
• Ручка Fade — плавное нарастание LFO после задержки
• Индикатор скорости (биполярный)

Огибающие (envelopes)

• Атака: 1.5 мс — 2 с
• Спад (decay): 2 мс — 10 с
• Сустейн: 0–100%
• Затухание (release): 2 мс — 10 с
• Одна огибающая жёстко подключена к шине модуляции, вторая — к громкости звука (VCA)
• Есть регулятор громкости (VCA)
• Есть внешний вход (после фильтра и огибающей)

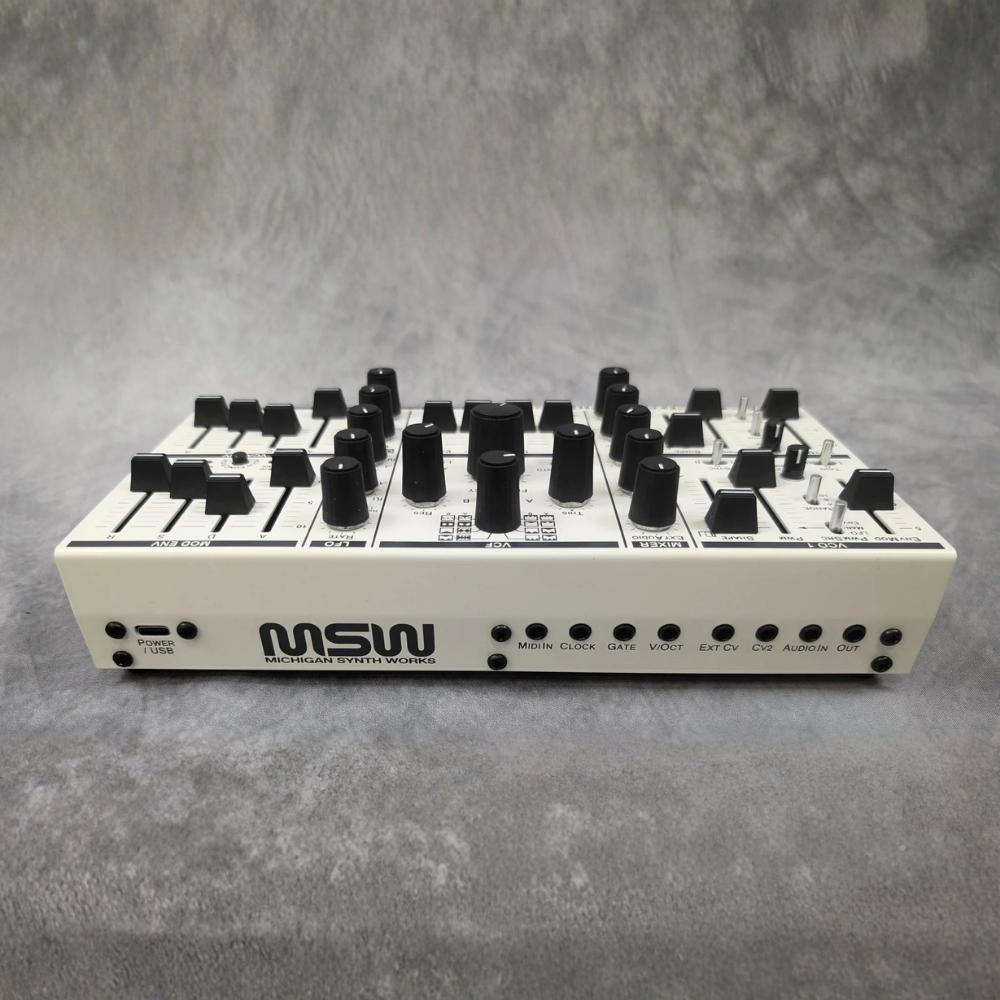

Входы и выходы

• MIDI IN: разъём TRS 3.5 мм (стандарт A или B)
• Вход Clock — чтобы управлять скоростью LFO извне
• Gate IN: 5–10 В
• V/Oct IN (управление высотой тона)
• Filter CV IN
• LFO Mod IN
• Audio IN
• Выход Synth/Mix
• USB-C (вход и выход)

Имплементация MIDI CC (для управления по MIDI)

• Форма LFO — CC 14
• Скорость LFO (делитель при синхронизации) — CC 20
• Сброс фазы LFO — CC 22
• Sample & hold / release для LFO (переключатель, порог 64) — CC 23
• Диапазон питч-бенда вверх — CC 3
• Диапазон питч-бенда вниз (если 0 — берётся значение "вверх") — CC 86
• Частота фильтра (через слайдер ExtCV) — CC 74
• Выбор типа шума — CC 30
• Режим "щелчков" шума (переключатель, порог 64) — CC 89
• Время портаменто — CC 5
• Портаменто вкл/выкл (переключатель, порог 64) — CC 65
• Режим портаменто "glide" (переключатель, порог 64) — CC 85
• Modulation wheel — CC 1
• Глубина модуляции (LFO → питч, в полутонах)
• Влияние velocity на модуляцию фильтра

Что в комплекте

Универсальный блок питания, кабель USB-A — USB-C (питание и данные), MIDI-кабель TRS 1.5 м (тип A)

Питание

• 5 В, 200 мА через USB-C (адаптер в комплекте)
• Для модульного формата (Eurorack): +12 В 100 мА, −12 В 80 МО

Размеры: 220 × 120 × 50 мм

Вес: 900 г

Размер в формате Eurorack: 46HP
